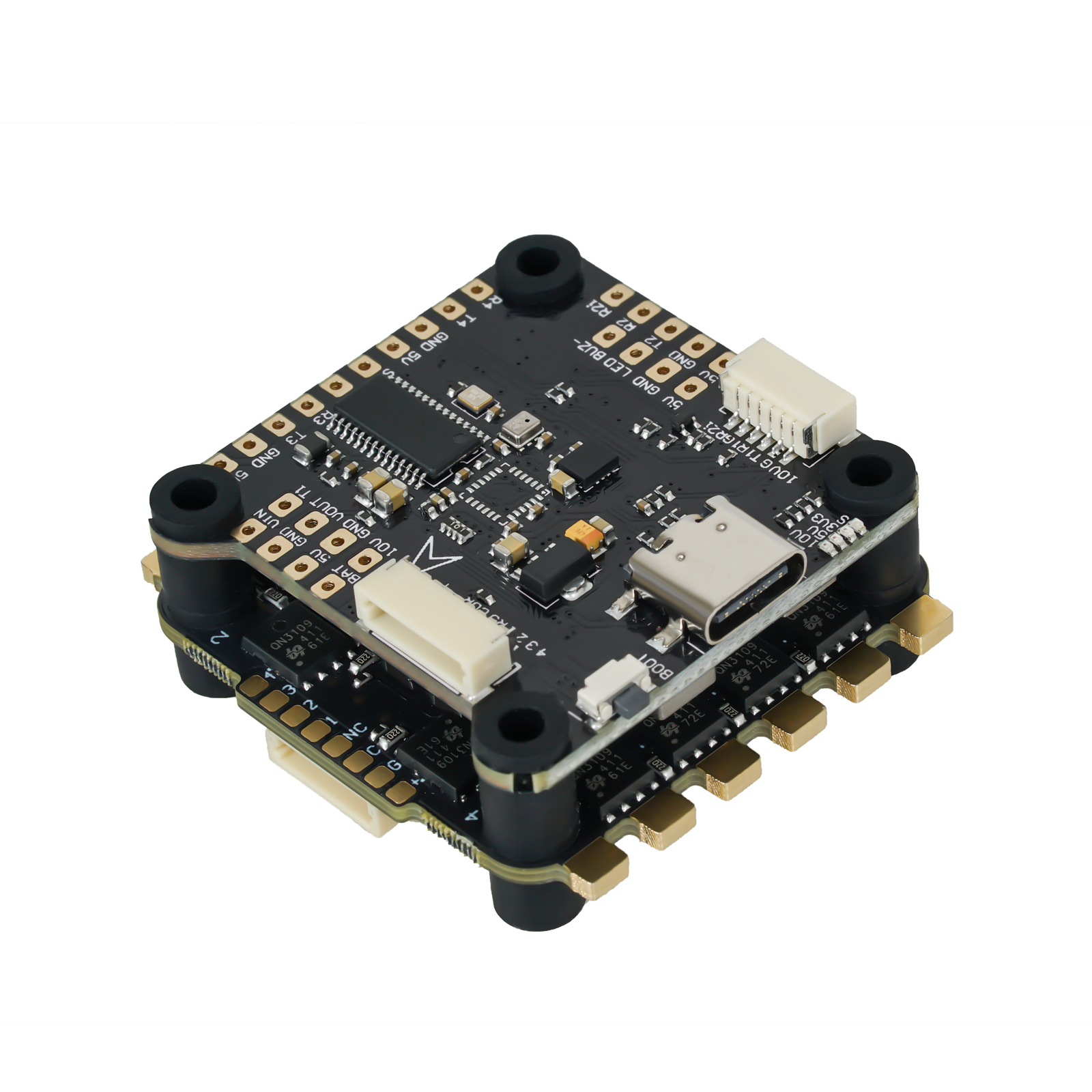

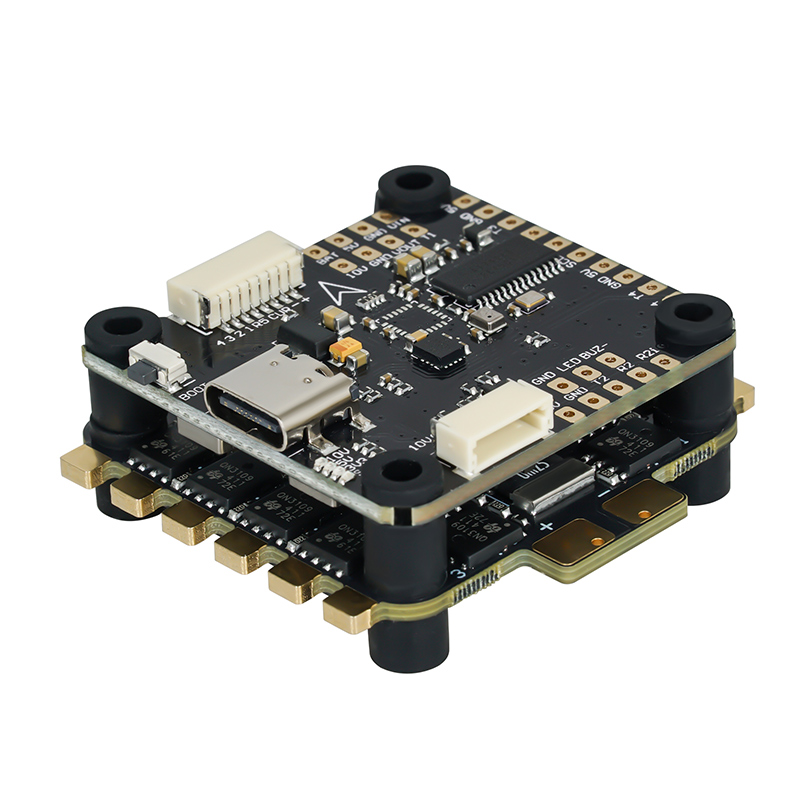

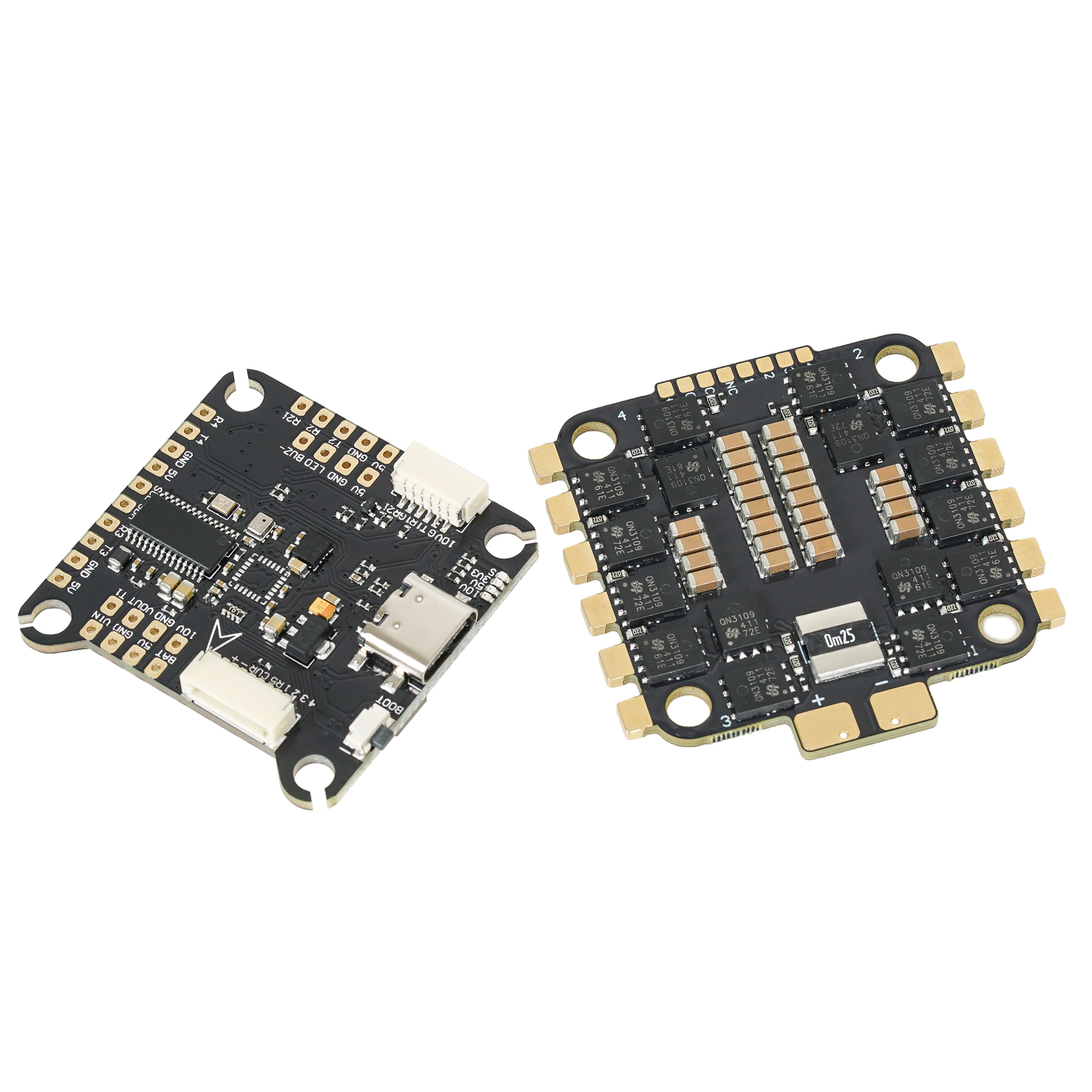

Bộ điều khiển ngăn xếp F405

● Mục: Bộ điều khiển Stack F405
● MCU: STM32F405
● IMU (GYRO): ICM42688
● Loại cổng USB: Type-C
● Trọng lượng: 7,5g
● Kích thước gắn: 30,5*30,5mm
● Kích thước: 37 (l) x 37 (w) x 6.6 (h) mm
FLASH Sở thích BLS 60A 30.5x30.5 4-in-1 ESC
● Phần sụn: BLS 16.7
● Trọng lượng: 12g
● Kích thước: 42.3 (l) * 37 (w) * 6.2mm (h)
● Kích thước gắn: 30,5 x 30,5mm (đường kính lỗ 4mm)
● Giao thức ESC: DSHOT300/600

Người mẫu:F405 Stack

Gửi yêu cầu

Mô tả Sản phẩm

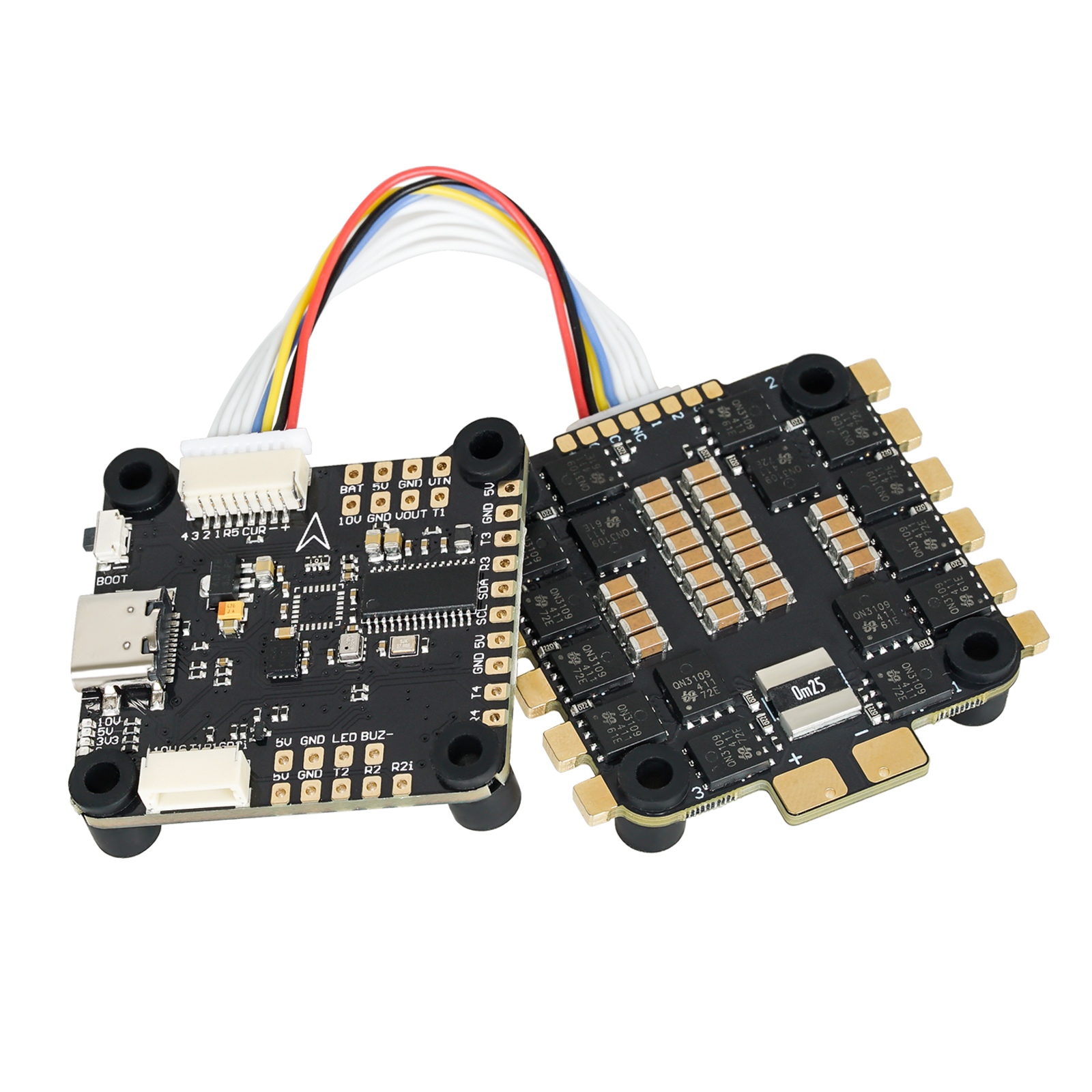

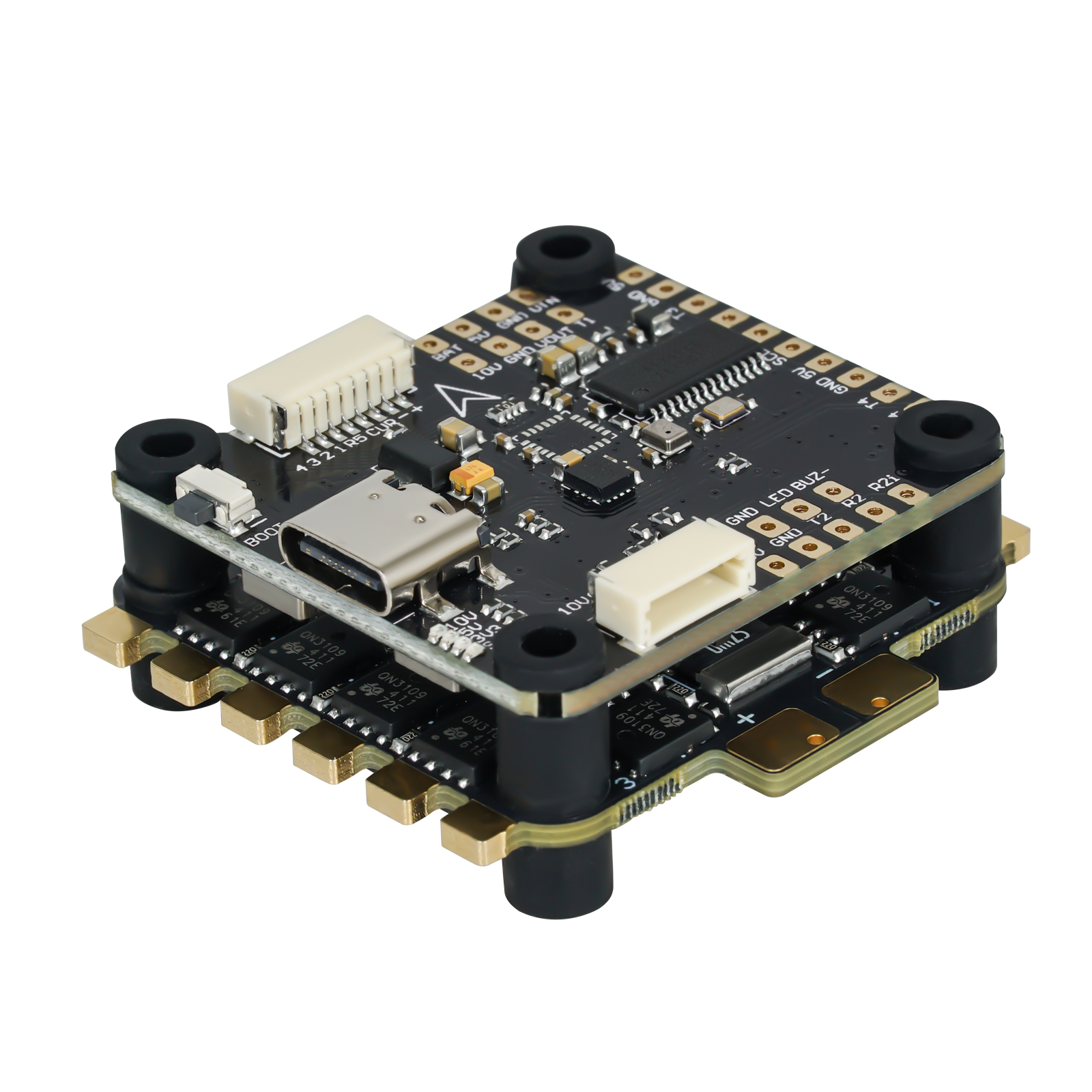

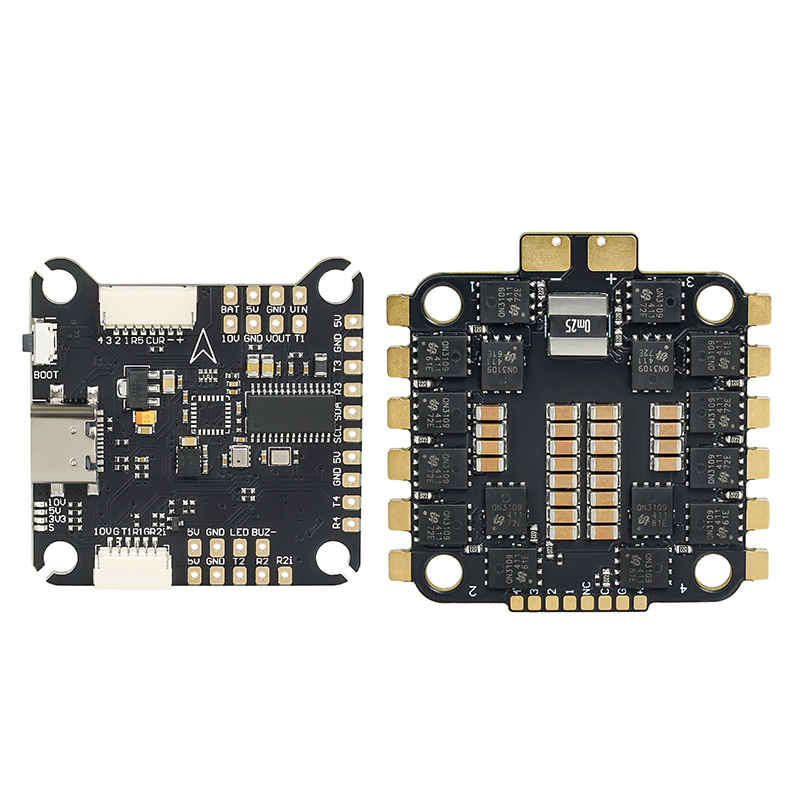

F405 3-6S 30x30 FC & ESC Stack MPU6000 F405 Bộ điều khiển ngăn xếp Blhelis 60A 4in1 ESC

Nó sẽ được tải xuống phần sụn như liên kết dưới đây:

https://github.com/betaflight/betaflight-configurator/releases/doad/10.9.0/betaflight-configurator_10.9.0_win64-installer.exe

Thông số kỹ thuật

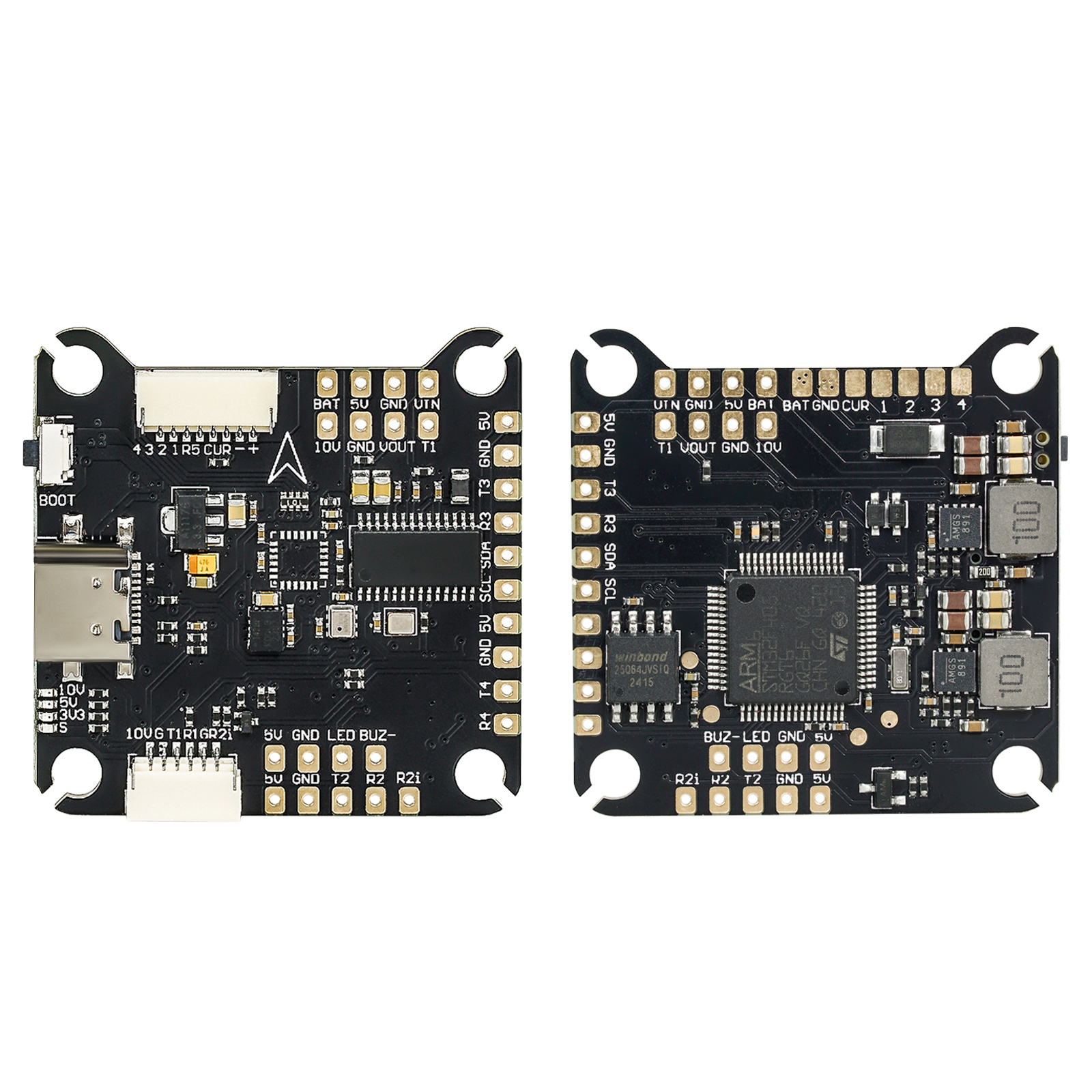

Tên sản phẩm	Sở thích flash F405 30.5x30.5 Bộ điều khiển chuyến bay
MCU	STM32F405
IMU (Gyro)	ICM42688
Loại cổng USB	Loại-C
Phong vũ biểu	BMP280
Chip OSD	Betaflight osd w/ at7456e chip

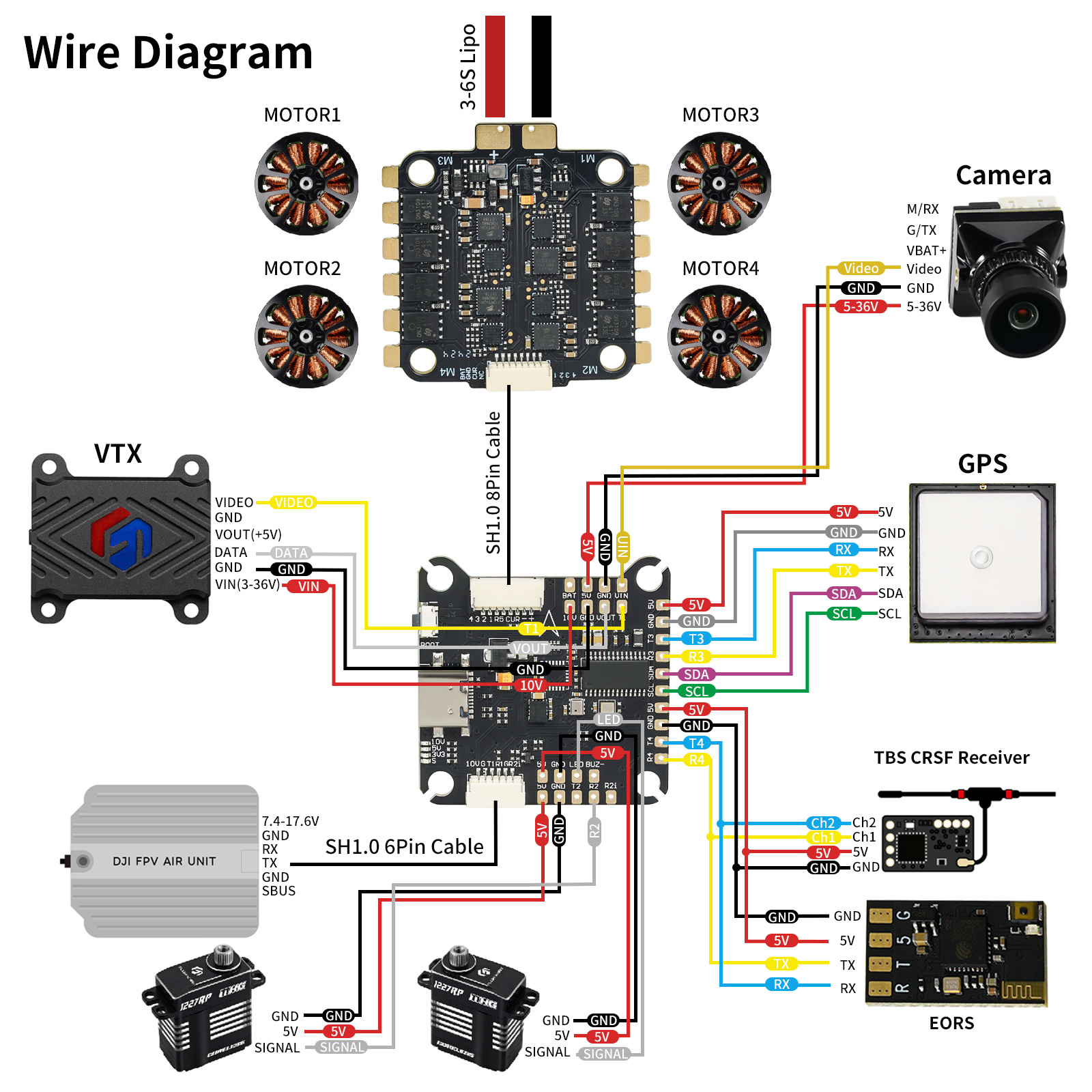

Cách kết nối đơn vị không khí DJI	Hai cách được hỗ trợ: đầu nối 6 chân hoặc hàn trực tiếp.
Phích cắm DJI 6 chân	Được hỗ trợ. Hoàn toàn tương thích với DJI O3/Runcam Link/CADDX Vista/DJI Air Đơn vị V1, không cần thay đổi dây.
Hộp đen	Hộp đen 16m
Đầu vào cảm biến hiện tại	Được hỗ trợ. Cho 60a ESC, Vui lòng đặt tỷ lệ = 180 và Offset = 0.
Đầu vào năng lượng	3S - 6S Lipo (thông qua đầu nối ESC 8 -PIN)
Đầu ra 5V BEC	5 đầu ra 5V，Tổng tải hiện tại là 3A
Đầu ra 9V	3 nhóm đầu ra 9V，Tổng tải hiện tại là 2,5a
Đầu ra 3.3V	1 nhóm 3,3V đầu ra，hiện tại Maxmum là 300mA
Tín hiệu ESC	M1 - M4
Uart	6 bộ (UART2 UART5, UART3), UART6 (dành riêng cho SBUS), UART4 (dành riêng cho từ xa ESC), UART1 (dành riêng cho cài đặt dữ liệu VTX)
SBS	Gỡ lỗi kênh UART6
ESC từ xa	UART R4 (UART4)
I2c	Được hỗ trợ. SDA & SCL PAD ở phía trước. Được sử dụng cho từ kế.
LED PAD	Được hỗ trợ. LED, 5V và miếng đệm GND ở dưới cùng của mặt trước. Được sử dụng cho đèn LED WS2812 được điều khiển bởi phần mềm Betaflight.
Buzzer	được hỗ trợ，Miếng đệm 5v, bz cho cỗ máy 5V
Nút khởi động	Được hỗ trợ.
	[MỘT]. Nhấn và giữ nút khởi động và bật nguồn FC cùng một lúc sẽ buộc FC vào chế độ DFU, đây là phần sụn nhấp nháy khi FC bị gạch.
	[B]. Khi FC được bật và ở chế độ chờ, nút khởi động có thể được sử dụng để điều khiển các dải LED được kết nối với các đầu nối LED1-LED4 ở phía dưới. Theo mặc định, nút nhấn ngắn, nút khởi động để chu kỳ chế độ hiển thị đèn LED. Nút khởi động nhấn dài để chuyển đổi giữa chế độ LED tốc độ và chế độ BF-LED. Trong chế độ BF-LED, tất cả các dải LED1-LED sẽ được điều khiển bởi phần sụn betaflight.
Firmware điều khiển chuyến bay được hỗ trợ	Betaflight (mặc định),
Tên mục tiêu phần mềm	STM32F405
Gắn kết	30,5 x 30,5mm (đường kính lỗ 4mm)

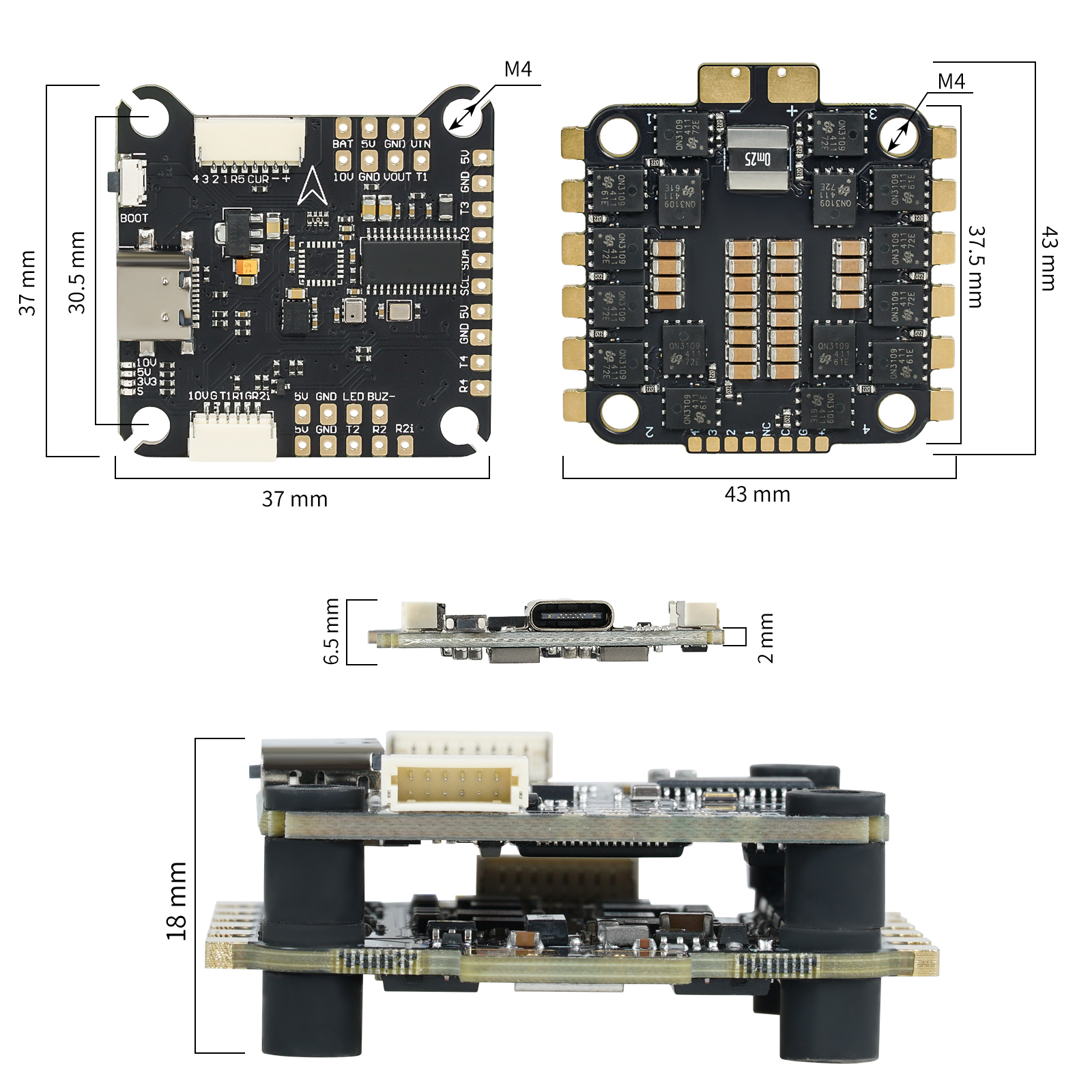

Kích thước	37 (l) x 37 (w) x 6.6 (h) mm
Cân nặng	7.5g

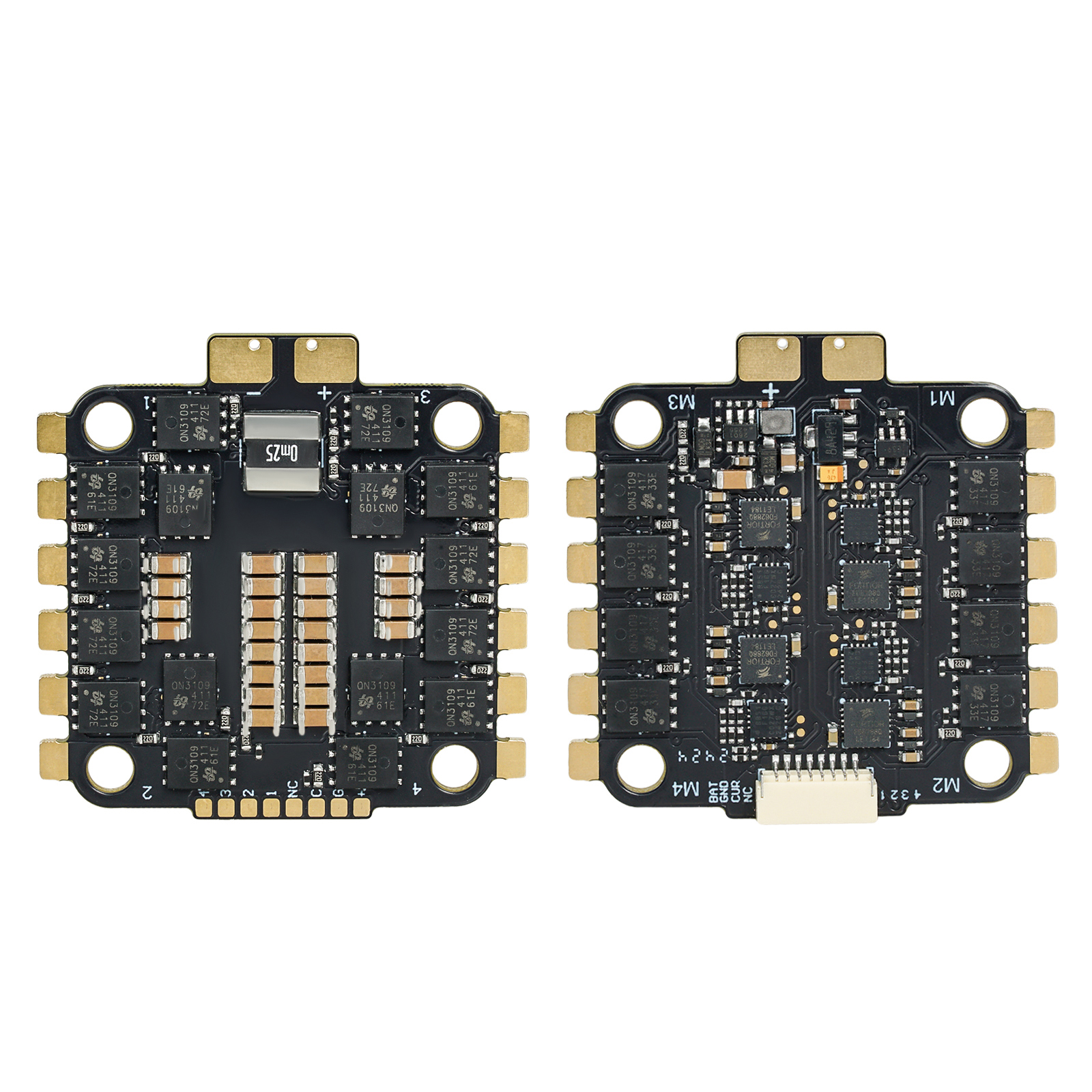

Tên sản phẩm	FLASH Sở thích BLS 60A 30.5x30.5 4-in-1 ESC
Phần mềm	BLS 16.7
Liên kết tải xuống cấu hình PC	https://esc-configurator.com/
Dòng điện liên tục	50a * 4
BRET DIỆN ĐỘNG	60A (5 giây)
DIODE bảo vệ TVS	Đúng

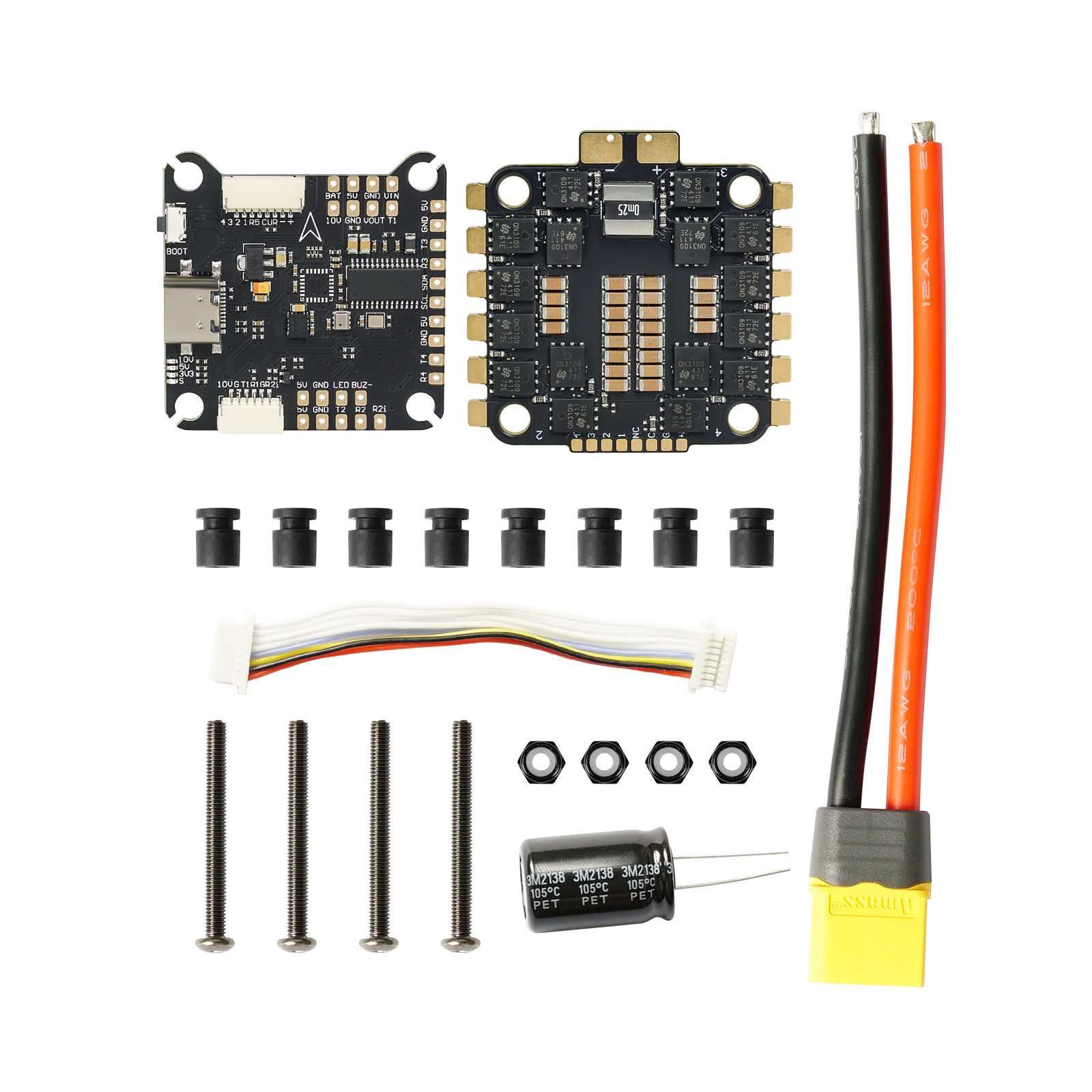

Tụ điện bên ngoài	Tụ điện ESR thấp 35V560UF (trong gói)
Giao thức ESC	DSHOT300/600
Đầu vào năng lượng	Đăng nhập 3-6S
Đầu ra điện	Vat
Cảm biến hiện tại	Hỗ trợ (tỷ lệ = 180 Offset = 0)
ESC từ xa	Không được hỗ trợ
Gắn kết	30,5 x 30,5mm (đường kính lỗ 4mm)
Kích thước	42.3 (l) * 37 (w) * 6.2mm (h)
Cân nặng	12g

Một lời nhắc nhở, nếu bạn không có phong vũ biểu sau khi nâng cấp và hạ cấp chương trình, hãy nhập trường xác định tùy chỉnh trong cửa sổ nâng cấp:
Xác định use_baro_dps310 Xác định use_baro_spi_dps310
